Λεπτομέρειες

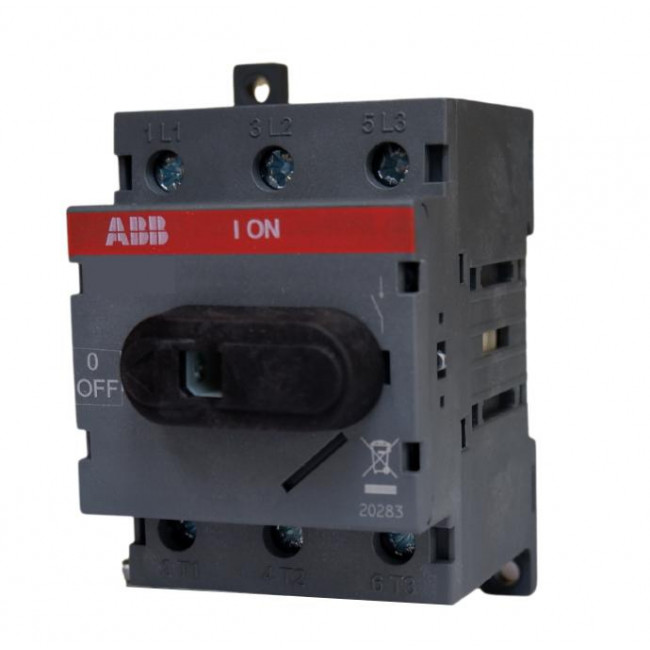

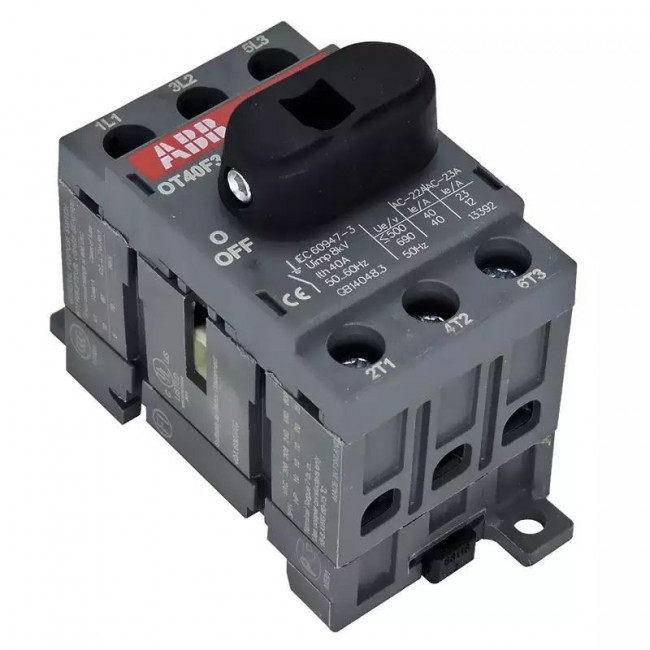

Τριπολικός διακόπτης φορτίου με περιστροφικό χειριστηριο
- Για τον ασφαλή χειρισμό φορτίων σε μια εγκατάσταση χαμηλής τάσης
- Τοποθέτηση σε μεταλλική πλάτη ή σε ράγα
Χαρακτηριστικά
- Ονομαστική τάση λειτουργίας : 750V (κύριο κύκλωμα)
- Συμβατικό θερμικό ρεύμα (Ithe) : 40A
- Ονομαστική ικανότητα βραχυκυκλώματος (Icm) : 0.71kA (690V)
- Ονομαστική τάση αντοχής παλμών (Uimp) : 8kV
- Ονομαστική λειτουργική ισχύς AC-23A (Pe) : 11kW (400 ... 415V)
- Ονομαστικό λειτουργικό ρεύμα AC-23A (Ie) : 40A (380 ... 415V)
- Ονομαστικό Λειτουργικό Ρεύμα AC-22A (Ie) : 23A (380 ... 415V)
- Διαστάσεις : 35x68x56 (WxHxD)
Εξαρτήματα
- Βοηθητική επαφή 1NO + 1 NC ΟΑ2G11
- Βοηθητική επαφή NO ΟΑ1G10
- Βοηθητική επαφή NC ΟΑ1G01
- Άξονας με μήκος 180mm OXS6X180
- Άξονας με μήκος 330mm OXS6X330
- Χειριστήριο Κόκκινο χωρίς κλειδωμα ΟΗRS3
- Περιστροφικό χειριστήριο IP54 χωρίς κλείδωμα ΟHΒS1ΑH
- Περιστροφικό χειριστήριο IP65 με κλείδωμα ΟΗBS2AJ
- Περιστροφικό χειριστήριο IP65 45mm με κλείδωμα ΟΗB45J6
- Τέταρτος πόλος 40A OTPS40FPN1
- Μανδάλωση by-pass για 3 διακόπτες OTZW-17
Σύνδεση
- Βιδωτοί ακροδέκτες
- Top In - Bottom Out
- Bottom In - Top Out
- Cu 0.75 ... 10 mm²
