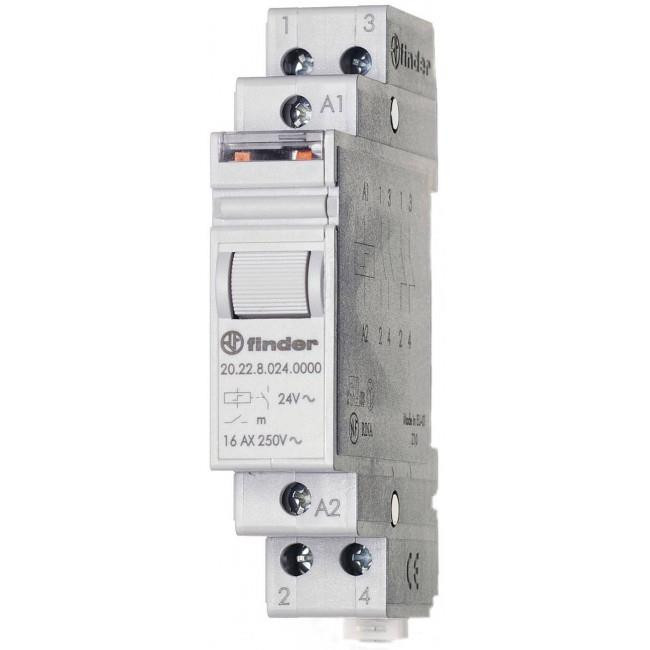

Ρελέ Ράγας Με 4 Βήματα 2P 16A 2NO 230VAC 20.22 FINDER

Τα Ηλεκτρομηχανικά ρελέ βήματος 20.24 με ηλεκτρικά ξεχωριστό πηνίο και κύκλωμα επαφής περιλαμβάνουν:

• Πλάτος : μία μονάδα 17,4 mm

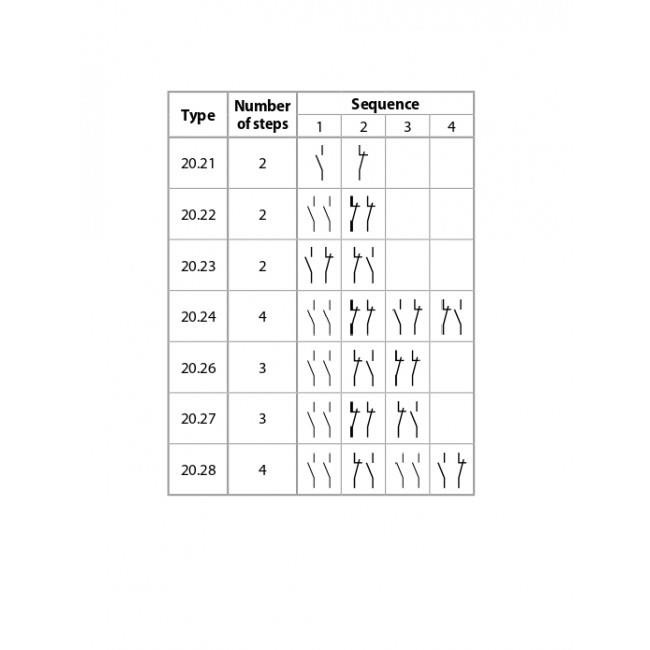

• Επιλογή 4 ακολουθιών εναλλαγής
• Βήμα A : NO (και για της δύο επαφές)
• Βήμα B : NC (και για της δύο επαφές)
• Βήμα Γ : NO+NC
• Βήμα Δ : NC+NO
• Σύνδεση με φωτιζόμενα μπουτόν μέσω του προσαρμογέα 026.00
• Επαφές χωρίς κάδμιο

Προδιαγραφές επαφών

• Ονομαστική τάση πηνίου : 230V AC
• Διαμόρφωση επαφών : SPST
• Υλικό επαφών : AgNi
• Ονομαστικό ρεύμα / Μέγιστο ρεύμα : 16/30 A
• Ονομαστική τάση / Μέγιστη Ονομαστική τάση : 250/400V AC
• Ονομαστική ισχύς λαμπτήρων 230 V incandescent/halogen : 2000W
• Ονομαστική ισχύς λαμπτήρων fluorescent electronic ballast : 1000W
• Ονομαστική ισχύς λαμπτήρων fluorescent electromagneticballast : 750W
• Ονομαστική ισχύς λαμπτήρων CFL και 230V/12V LED : 400
• Ελάχιστο φορτίο μεταγωγής : 1000 (10/10)mW (V/mA)

Προδιαγραφές πηνίου

• Ονομαστική ισχύς : 6.5VA /50Hz
• Εύρος λειτουργίας : (0.9…1.1)UN / 50Hz

Τεχνικά δεδομένα

• Μόνωση μεταξύ πηνίου και επαφών (1,2 / 50 μs) : 4kV
• Εύρος θερμοκρασίας : –40…+40°C
• IP Rating : IP20

Μόνωση

• Διηλεκτρική αντοχή μεταξύ τροφοδοσίας και επαφών : 3500VAC
• Διηλεκτρική αντοχή μεταξύ ανοιχτών επαφών : 2000VAC
• Διηλεκτρική αντοχή μεταξύ επαφών : 2000VAC

Μέγιστο μέγεθος συμπαγές καλώδιο : 1x4 / 2x2.5mm καί 1x12 / 2x14AWG
