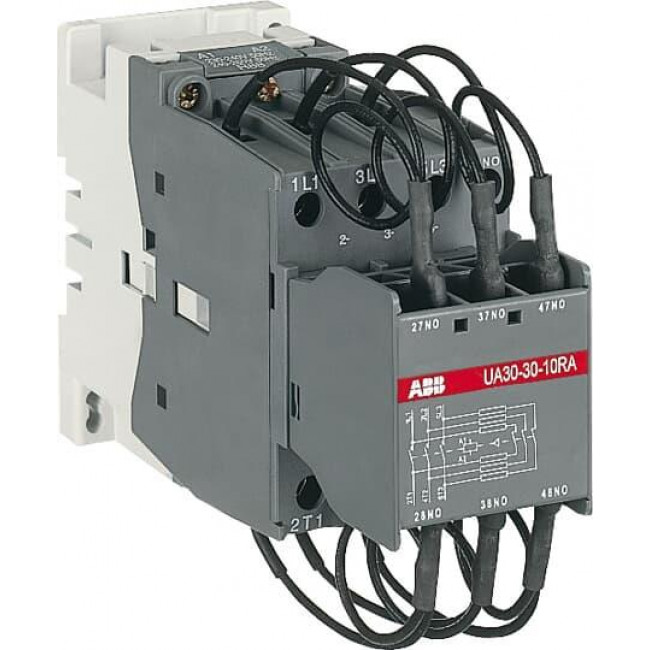

Ρελέ Ισχύος Πυκνωτων 25kVar 230VAC UA30-30-10-RA ABB

Τα ρελέ ισχύος πυκνωτών μπορούν να χρησιμοποιηθούν σε εγκαταστάσεις στις οποίες το μέγιστο ρεύμα υπερβαίνει κατά πολύ 100 φορές το ονομαστικό ρεύμα rms.

• Επαφές UA..RA εξοπλισμένες με ένα ειδικό μπροστινό μπλοκ, το οποίο εξασφαλίζει τη σειριακή εισαγωγή για 3 damping resistors στο κύκλωμα για να περιορίσουν το current peak στην ενεργοποίηση τών πυκνωτών
• Τα ρελέ της σειράς UA..RA είναι σχεδιασμού τύπου μπλοκ.3 κύριοι πόλοι 1 ενσωματωμένη βοηθητική επαφή

Χαρακτηριστικά

• Ονομαστική τάση κυκλώματος ελέγχου (U_c) : 230V 50Hz
• Ονομαστική λειτουργική ισχύς AC-6b (P_e) : 19.5kvar(415V 70°C)
• Ονομαστική τάση μόνωσης (U_i) : 1000V

Μέγιστη ικανότητα θραύσης :

• cos phi = 0,45 (cos phi = 0,35 για I_e> 100A) στα 440V 820A
• cos phi = 0,45 (cos phi = 0,35 για I_e> 100A) στα 690V 340A

Operate Time :

• Between Coil De-energization and NO Contact Opening 4 ... 11ms
• Between Coil Energization and NO Contact Closing 8 ... 21ms

Οι πυκνωτές πρέπει να αποφορτιστούν (μέγιστη υπολειμματική τάση στους ακροδέκτες ≤ 50 V) πριν ενεργοποιηθούν εκ νέου κατά την εγκατάσταση των ρελέ.
