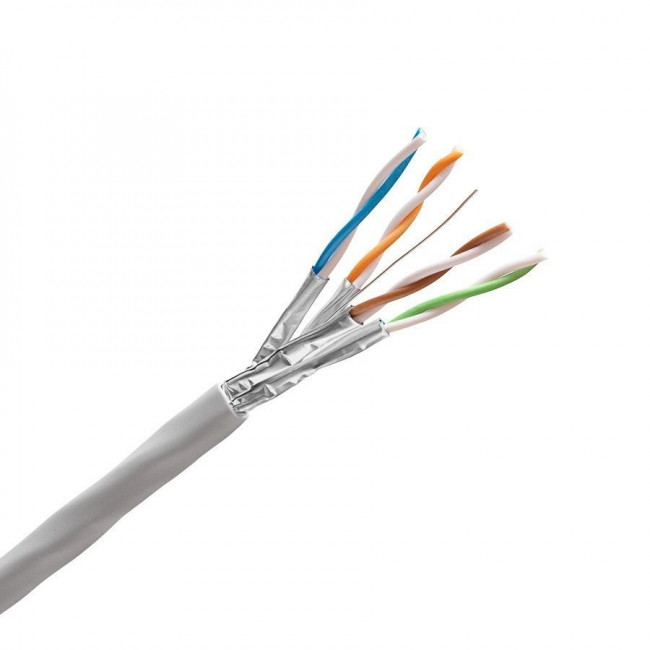

Καλώδιο UTP Cat.6A Shielded AWG23 KE550HS23/1E-Dca KELINE

Καλώδιο με μόνωση και μανδύα πολυαιθυλενίου για εξωτερική χρήση

• Reaction to fire Dca – s2, d2, a1
• Επιβράδυνση φλόγας IEC 60332-1-1, IEC 60332-1-2
• Απόδοση καπνού IEC 61034-1, IEC 61034-2
• Οξύτητα αλογόνου IEC 60754-2

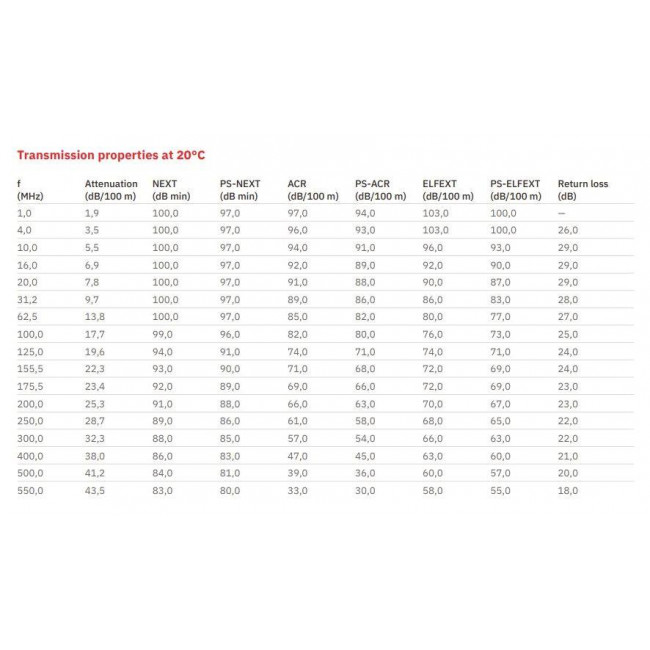

Μέτάδοση

• δοκιμασμένο σε εύρος ζώνης έως 550 MHz
• πρωτεύον (Campus), δευτερεύον (Riser), τριτεύον (Horizontal)
•  IEEE 802.3an: 10BASE-T; 100BASE-TX; 1000BASE-T; 10GBASE-T
• IEEE 802.5 16 MB; ISDN; TPDDI; ATM
• Ψηφιακές εφαρμογές υψηλού εύρους ζώνης με χαμηλό BER

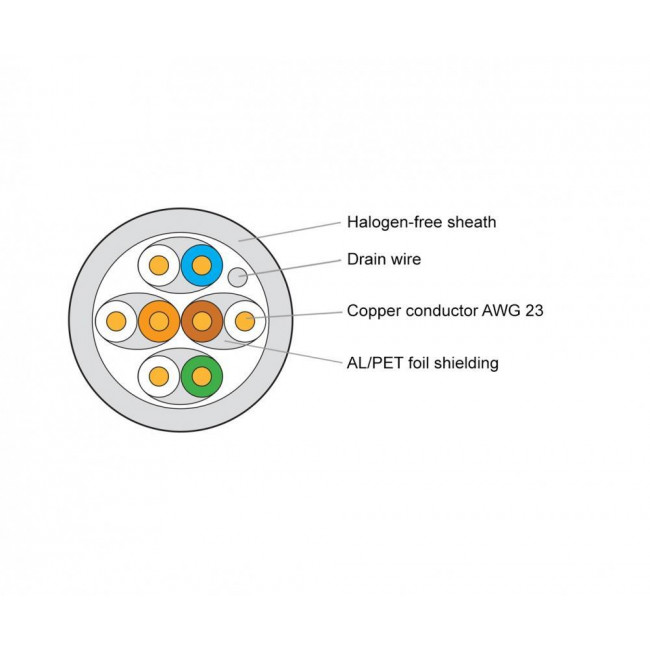

Κατασκευή

• Αγωγός γυμνού χάλκινου σύρματος : AWG 23
• Μόνωση αφρώδες πολυαιθυλένιο : 1,28mm διάμετρος
• Στρέψιμος 2 πυρήνες στο ζεύγος
• Θωράκιση ζεύγους μρ AL/PET φύλλο
• Καλώδιο σε 4 ζεύγη στον πυρήνα
• Εξωτερική επένδυση LSOH
• Εξωτερική διάμετρος καλωδίου 6,9 mm
• Χρώμα γκρι RAL 7035

Μηχανικές ιδιότητες

• Ελάχιστη ακτίνα κάμψης εγκατάσταση 56 mm
• Ελάχιστη ακτίνα λειτουργίας 28 mm
• Εύρος θερμοκρασίας εγκατάσταση 0°C έως +50°C
• Εύρος θερμοκρασίας λειτουργίας -20°C έως +60°C
• Μέγιστο εφελκυστικό φορτίο 100 N (10 kg)
• Βάρος καλωδίου (καθαρό) 46 kg/km

Ηλεκτρικές ιδιότητες

• Αντίσταση βρόχου — ≤ 145 Ω/km
• Ασυμμετρία αντίστασης — ≤ 2%
• Αντίσταση μόνωσης (500V) ≥ 5 000 MΩ x km
• Χωρητικότητα στα 800 Hz ονομαστική 43 nF/km
• Ασυμμετρία χωρητικότητας (πυρ/γείωση) ≤ 800 pF/km
• Ονομαστική ταχύτητα διάδοσης (NVP) — περίπου. 78%
• Καθυστέρηση διάδοσης Ονομαστική ≤ 500 ns/100 m
• Ασυμμετρία καθυστέρησης Ονομαστική ≤ 20 ns/100 m
• Τάση δοκιμής (DC, 1 λεπτό) πυρήνας/πυρήνας 1000 V
• Εξασθένηση ζεύξης Τύπου II (≥ 55 dB @ 100 MHz)
• Alien crosstalk (ANEXT, AFEXT)
