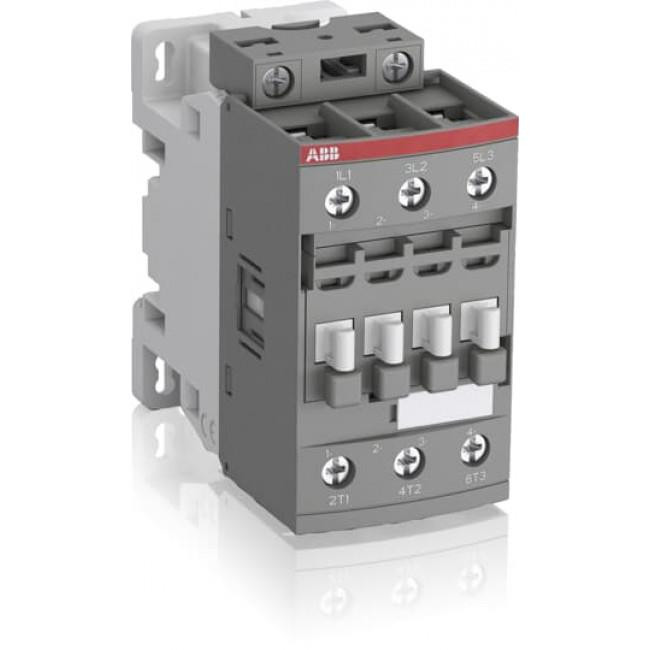

Διακόπτης Ισχύος 3P 15Kw 24-60VAC,20-60VDC AF30-30-00-11 ABB

Οι διακόπτης AF30 χρησιμοποιείται για τον έλεγχο τριφασικών κινητήρων,κυκλώματα ισχύος μεταγωγής έως 690V AC και 220V DC

• Ενσωματωμένη προστασία υπέρτασης και δεν απαιτούν πρόσθετους καταστολείς υπέρτασης
• Διαχειρίζεται μεγάλες διακυμάνσεις τάσης ελέγχου, μειώνει την κατανάλωση ενέργειας του πίνακα και εξασφαλίζει διακριτές λειτουργίες σε ασταθή δίκτυα.
• Ένα πηνίο μπορεί να χρησιμοποιηθεί για διαφορετικές τάσεις ελέγχου που χρησιμοποιούνται παγκοσμίως
• Οι διακόπτες είναι σχεδιασμού τύπου μπλοκ.3 κύριοι πόλοι

Οικιακές εφαρμογές, εμπορικά κτήρια και βιομηχανικές εγκαταστάσης

• Ονομαστική τάση κυκλώματος ελέγχου AC (U_c) : 24 ... 60V
• Ονομαστική τάση κυκλώματος ελέγχου DC (U_c) : 20 ... 60V
• Ονομαστικό λειτουργικό ρεύμα AC-1 (I_e) : 50A (690V)
• Ονομαστικό λειτουργικό ρεύμα AC-3 (I_e) : 32A (220 - 440V)
• Ονομαστική τάση αντοχής παλμών (Uimp) : 6kV κύριο και βοηθητικό κύκλωμα
• Αριθμός κύριων επαφών : 3 NO

Ονομαστική λειτουργική ισχύς AC-3 (P_e)

• (220/230/240V) 9kW
• (380/400V) 15kW
• (415V) 15kW
• (440V) 18.5kW
• (500V) 18.5kW
• (690V) 18.5kW

Υποστηριζόμενα εξαρτήματα

• Βοηθητικές επαφές CΑ4-10, CΑ4-01, CΑΤ4-11U, CΑΤ4-11M, CΑL4-11
• Χρονικά TΕF4-ON, TΕF4-OFF
• Μανδαλώσεις VΜ96-4
• Ηλεκτρονόμους υπερφόρτισης θερμικούς ΤF42
• Ηλεκτρονόμους υπερφόρτισης ηλεκτρονικούς EF19 (0,10..19A)
• Ηλεκτρονόμους υπερφόρτισης ηλεκτρονικούς EF45 (9..45A)
• Θερμομαγνητική προστασία 50kA ΜS116 (0,10..32Α) για κλάση 10Α
• Θερμομαγνητική προστασία 100kA ΜS132 (0,10..32Α) για κλάση 10Α
